Etanchéité d’un bassin d’Agrément de 1000 m3

Etanchéité bassin d'agrément de 1000 m3

Etanchéité bassin d’agrément : Pose d’une Membrane EPDM Bassin encollée directement sur le support.

3.5 m de profondeur.

Membrane EPDM collée sur le support pour les parties verticales du bassin. L’EPDM pour le fond de l’ouvrage est posée sur un géotextile antipoinçonnant et une nappe de drainage des gaz à été posée avant la pose du dispositif d’étanchéité.

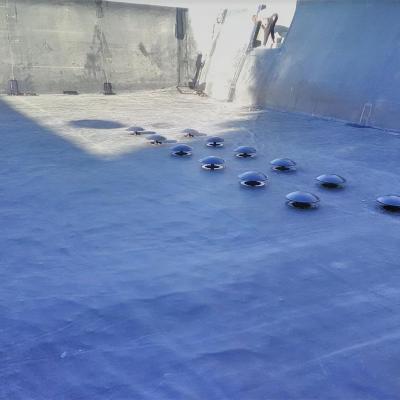

Étanchéité de 12 bondes de fonds pour système de filtration. Étanchéité par compression via un mastic spécifique.

Filtration par combi-bio et tamis rotatif. 240 m3/h de débit de filtration. 12 pompes de 20 m3/h.

Quelques PhOtos des filtres

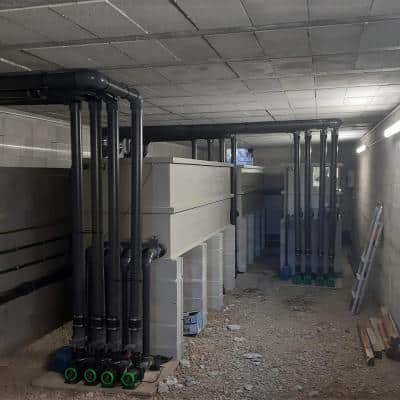

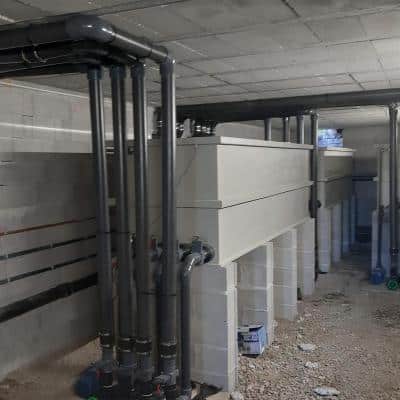

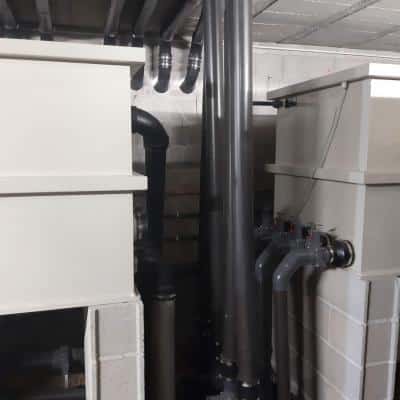

Filtres à tambour avec une cuve biologique.

Aération des supports bactériens 24h/24h

Etanchéité bassin d'agrément filtres : Filtre à tambour avec cuve biologique

Filtre à tambour avec cuve biologique.

80 m3/h par filtre.

Etanchéité bassin d'agrément filtres : Filtre à tambour avec cuve biologique

Refoulement de l’eau épurée via des canalisations PVC en diamètre 90.

Etanchéité bassin d'agrément filtres : Filtre à tambour avec cuve biologique

3 filtres pour l’ensemble du bassin soit 240 m3/h.

Attention : ce bassin va recevoir une densité faible de poissons.

Préparation du support de Pose

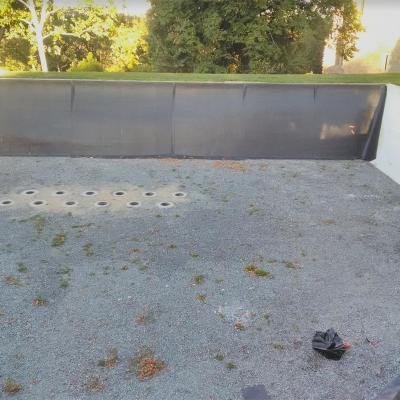

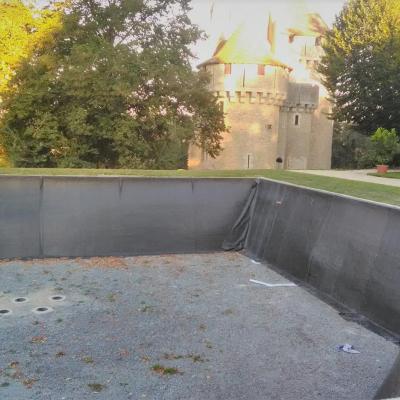

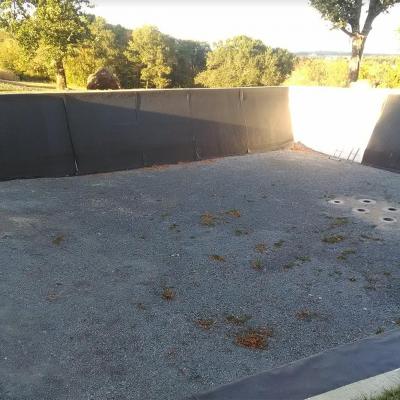

Le support béton des parois à été enduit. Un gravier est disposé dans le fond  pour réaliser un drainage intégral sous la membrane EPDM.

A noter que l’évacuation des eaux de drainage à l’extérieur de l’ouvrage à été effectuée via un tuyau PVC de diamètre 110

Encollage de la membrane EPDM sur les parois verticales

Encollage de la membrane EPDM sur support béton via la colle de contact  bonding adhésive ou Colka Contact.

Sur ces photos, nous pouvons distinguer également la bande de dégazage (évacuation des gaz sous la membrane EPDM). Cette nappe drainante est collée directement sur le support avant le collage de la feuille d’EPDM sur le support.

Elle sera raccordée au système de drainage des gaz du fond de l’ouvrage

Etanchéité bassin d'agrément assemblage membrane côtés
Etanchéité bassin d'agrément assemblage membrane côtés

Encollage de la membrane EPDM sur support béton via la colle de contact  bonding adhésive ou Colka Contact

Pour pouvoir permettre une pose sans aucun plis, les membranes EPDM utilisées devront être de faible largeur (3.05 m ou 4.57 m max)

Assemblage des membranes EPDM

L’assemblage des membranes EPDM est réalisée avec du Primaire colle et une une bande de joint 3″.

Il s’agit d’une soudure à froid, les joints ne sont pas un facteur de moins bonne durabilité. Les soudures par vulcanisation n’engendrent aucun point de faiblesse. Il s’agit d’une soudure chimique. La durée de vie d’un joint par vulcanisation est identique à la durée de vie de l’EPDM : 50 ans minimum !!

Etanchéité bassin d'agrément fixation membrane EPDM marouflage
Etanchéité bassin d'agrément fixation membrane EPDM haut de bassin

Mise en place des bandes de joint 3″.

Pour facilement positionner la bande de joint 3″, un marqueur spécifique pourra être utilisé.

Etanchéité bassin d'agrément fixation membrane EPDM marouflage

Une fois la membrane replié sur la bande de joint, il faudra procéder à un marouflage.

Attention : le marouflage n’est pas une étape à négliger, c’est lui qui va permettre un contact important entre la bande de joint (ou Quick Seam Splice Tape/ Secur Tape 3″) et la membrane EPDM. Le primaire colle, lui, permet de « lancer » la vulcanisation.

Etanchéité bassin d'agrément fixation membrane EPDM marouflage

Visuel sur un joint terminé et marouflé.

Etanchéité bassin d'agrément fixation membrane EPDM encollage

.

Etanchéité bassin d'agrément fixation membrane EPDM encollage

Pour réaliser des soudures de vulcanisation, très peu d’outils sont nécessaires : un outil pour appliquer le primaire, un feutre de marquage EPDM, une marouflette. C’est tout !!

Etanchéité bassin d'agrément fixation membrane EPDM encollage

Encollage de la membrane EPDM sur le support avec la colle de contact Elastika (équivalent bonding adhésif FIrestone)

En savoir plus sur la marque ELASTIKA

Etanchéité bassin d'agrément fixation membrane EPDM encollage

Réalisation des assemblages membranes avec la bande de jonction 3″ et du primaire colle Elastika.

Mise en place du drainage des gaz

Etanchéité bassin d'agrément fixation membrane EPDM pose géotextile

Drainage des gaz sous la membrane EPDM.

Etanchéité bassin d'agrément fixation membrane EPDM pose géotextile

Utilisation d’un géo composite de drainage. Ces bandes de dégazage seront raccordées sur plusieurs bandes verticales disposées sur les parois du bassin pour une mise à l’air efficace.

Etanchéité bassin d'agrément fixation membrane EPDM pose géotextile

Pose du géotextile antipoinconnant sur le fond de l’ouvrage

Etanchéité bassin d'agrément fixation membrane EPDM pose géotextile

Le géotextile utilisé est un 300 gr/m2 certifié ASQUAL.

L’ASQUAL vous garantit d’utiliser un géotextile de qualité et adapté à la pose d’un complexe d’étanchéité.

Quelques visuels supplémentaires !!

Etanchéité bassin d'agrément fixation membrane EPDM fond et pièces de sécurité

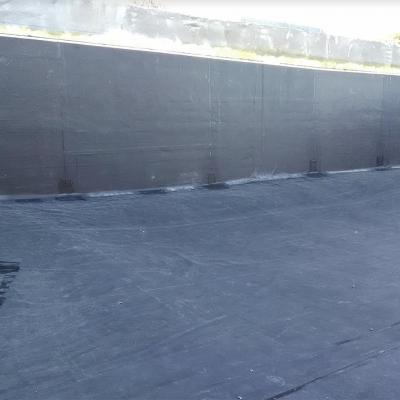

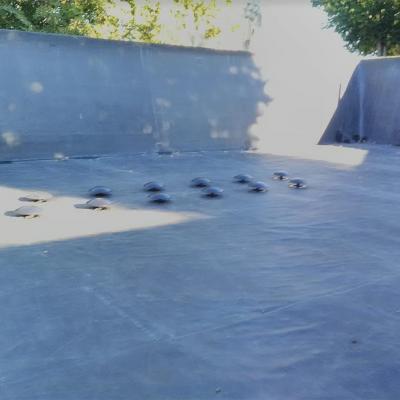

Mise en place de la membrane dans le fond de l’ouvrage.

Assemblage des membranes et réalisation des pièces de sécurité.

Etanchéité bassin d'agrément fixation membrane EPDM fond et pièces de sécurité
Etanchéité bassin d'agrément fixation membrane EPDM fond et pièces de sécurité
Etanchéité bassin d'agrément fixation membrane EPDM fond et pièces de sécurité
Etanchéité bassin d'agrément fixation membrane EPDM fond et pièces de sécurité
Etanchéité bassin d'agrément fixation membrane EPDM fond et pièces de sécurité
Etanchéité bassin d'agrément fixation membrane EPDM fond et pièces de sécurité
Etanchéité bassin d'agrément fixation membrane EPDM fond et pièces de sécurité

Raccordement spécifique sur ouvrage béton

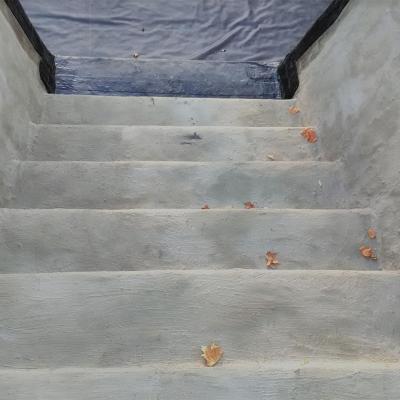

Raccordement de la membrane EPDM sur un escalier existant. Fixation mécanique de la membrane via des lattes aluminium et mise en étanchéité avec une bande de pontage autovulcanisante de 15 cm de large.

Etanchéité bassin d'agrément Raccordement de la membrane EPDM sur un escalier existant
Etanchéité bassin d'agrément Raccordement de la membrane EPDM sur un escalier existant

A noter que dessous la latte aluminium, un mastic spécifique sera appliqué.

Etanchéité bassin d'agrément Raccordement de la membrane EPDM sur un escalier existant
Etanchéité bassin d'agrément Raccordement de la membrane EPDM sur un escalier existant

FInition de l'étanchéité

Etanchéité bassin d'agrément fixation membrane EPDM haut de bassin
Etanchéité bassin d'agrément fixation membrane EPDM haut de bassin

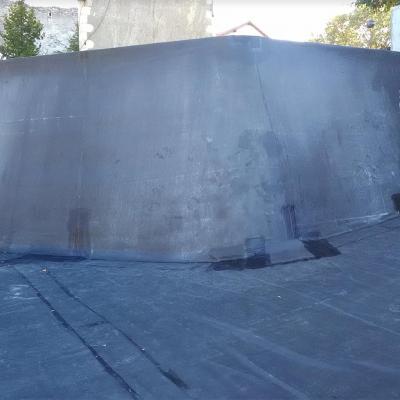

La membrane EPDM sera fixée en tête via des lattes aluminium

Un mastic spécial EPDM viendra parfaire l’étanchéité le long de la latte de fixation

Etanchéité bassin d'agrément fixation membrane EPDM fond et pièces de sécurité

Fixation mécanique de la membrane en tête du bassin.

Le bord du bassin est destiné à recevoir une margelle de finition pour camoufler l’ensemble

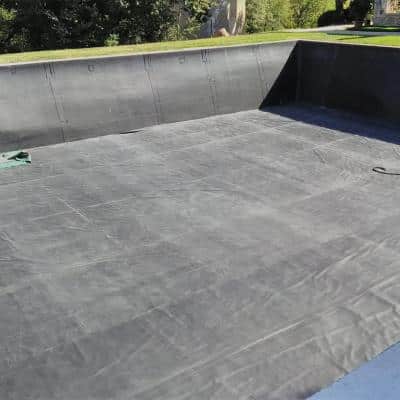

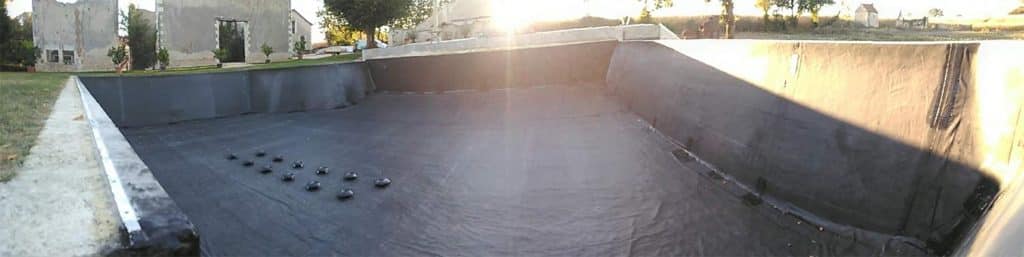

Résultat final du chantier Alliance EPDM : Etanchéité bassin d’agrément
